Als erstes habe ich beide Arme abgetrennt, verschiedene Bohrungen in den Rumpf gebohrt und aus Kupferrohr (4mm), Messingdraht (2,5mm) und Messingdraht (1mm) mir eine Antriebsmechanik gebaut, siehe Bilder.

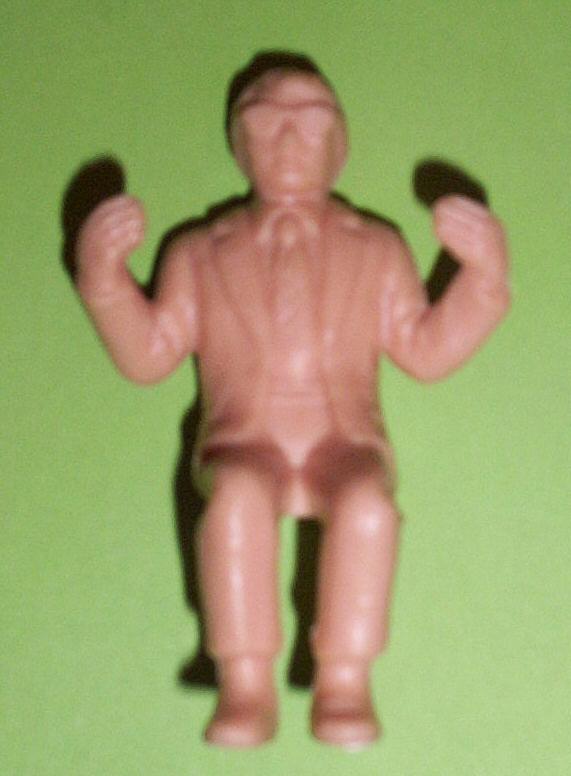

Aus dem soll mal eine Bewegliche Figur werden ???

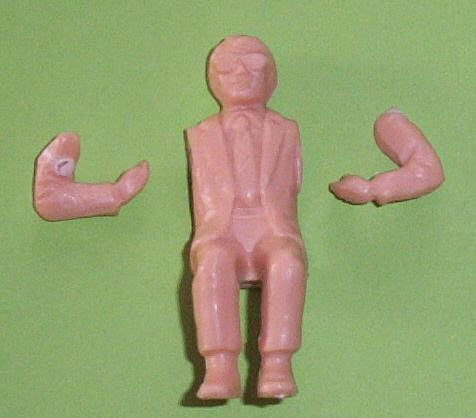

Einfach beide Arme abgesägt

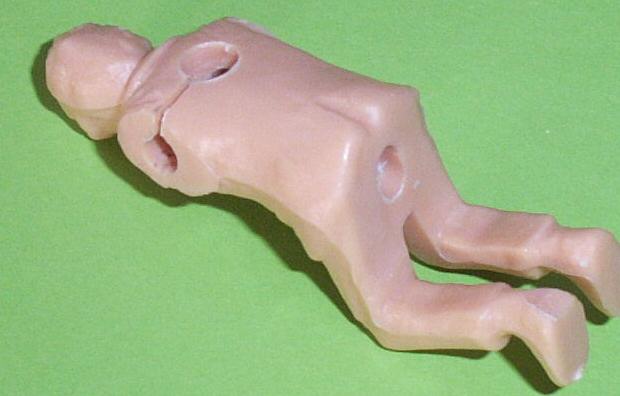

Hier sieht man die verschiedenen Bohrungen Die Bohrung im Rücken ist dazu da , damit man den Bewegungsdraht besser in die Achse einhängen kann. Vielleicht kann man dieses auch anders lösen!!!!!!!!

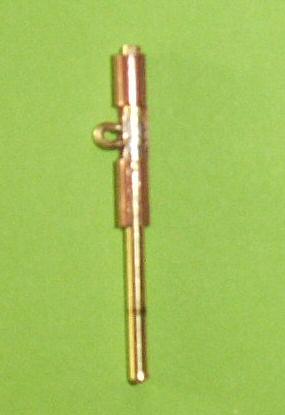

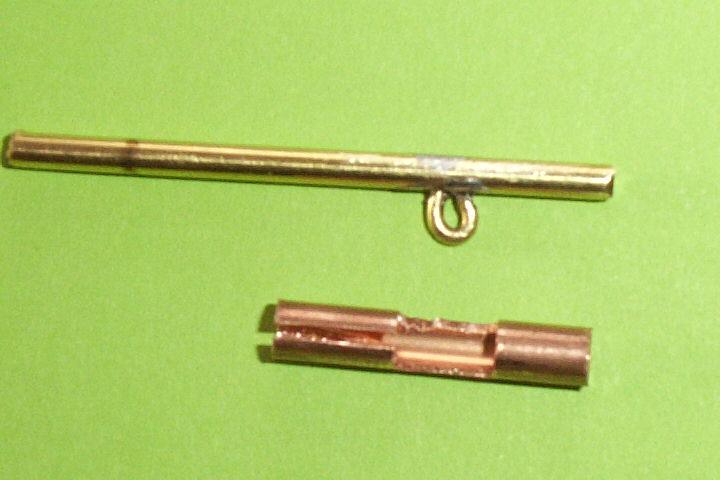

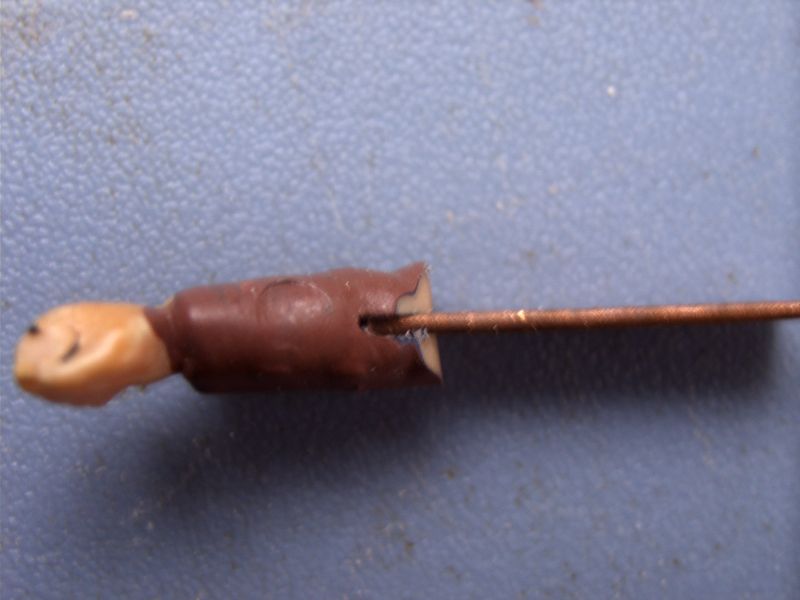

Die Achse, an deren Enden die Arme kommen, ist aus 2,5mm Messing. Die Öse aus 1mm Messing, und eingelötet.Hier ist die Achse bereits im Führungsrohr, aus Kupfer 4mm.

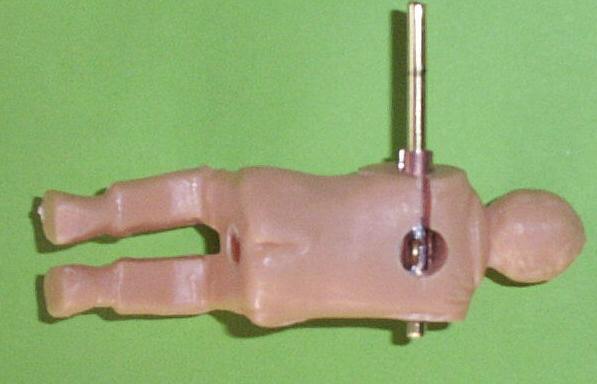

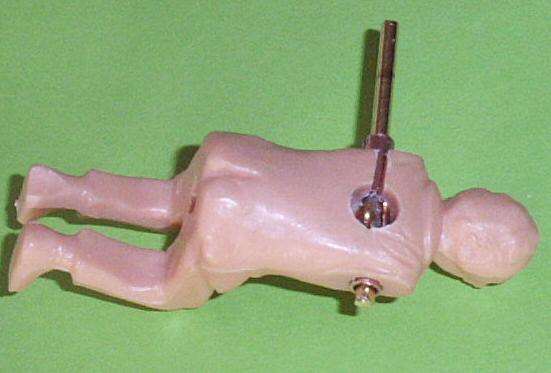

Diese beiden Bilder zeigen wie die Achse mit Führungsrohr im Körper eingebaut sindAuf der linken Seite ist die Mechanik noch zu lang, habe sie aber extra länger gelassen, damit man sie bündig ablängen kann. Die Länge richtet sich jeweilig nach der Größe der Figur.

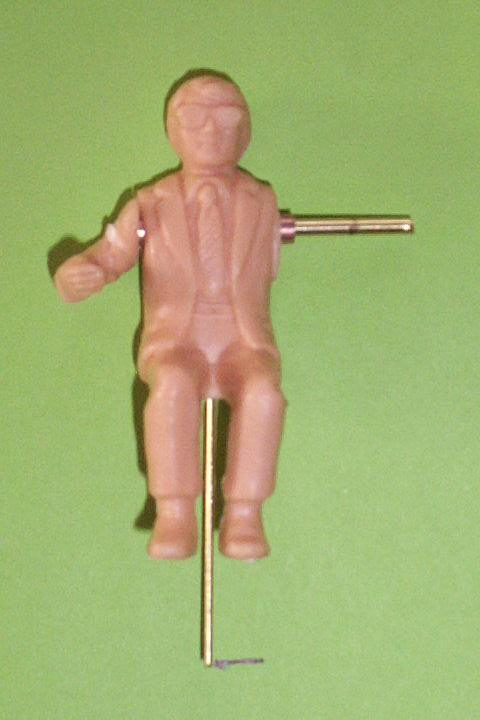

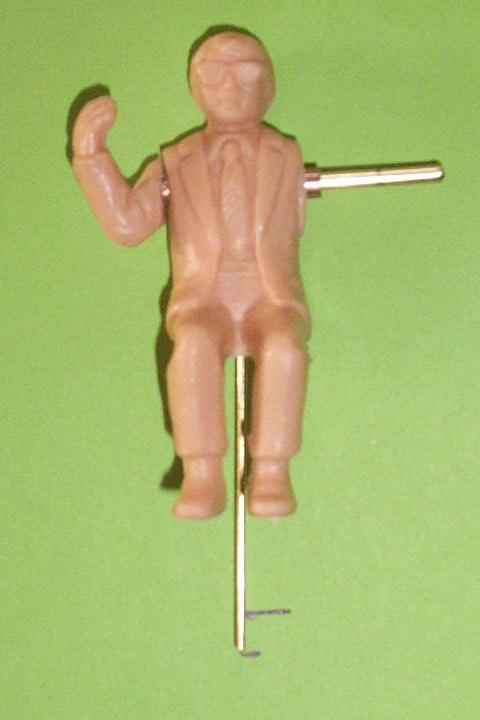

Hier habe ich mal einen Arm aufgesteckt, um die Leichtgängigkeit zu Testen, das ging besser als ich vermutet hatte. Danach habe ich die linke Seite bearbeitet und den Arm angebracht. Ursprünglich wollte ich nur einen Arm bewegen, und den anderen dann wieder einkleben. Aber es bot sich halt an den anderen auch beweglich zu gestalten.

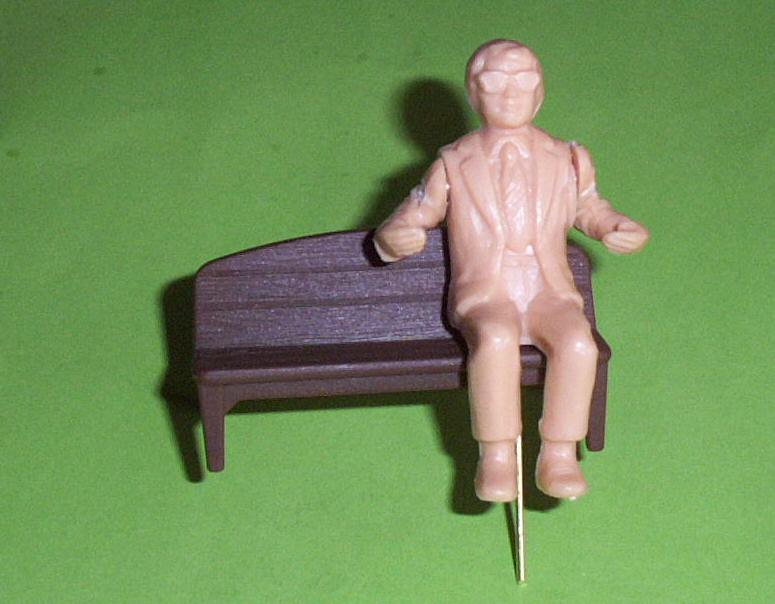

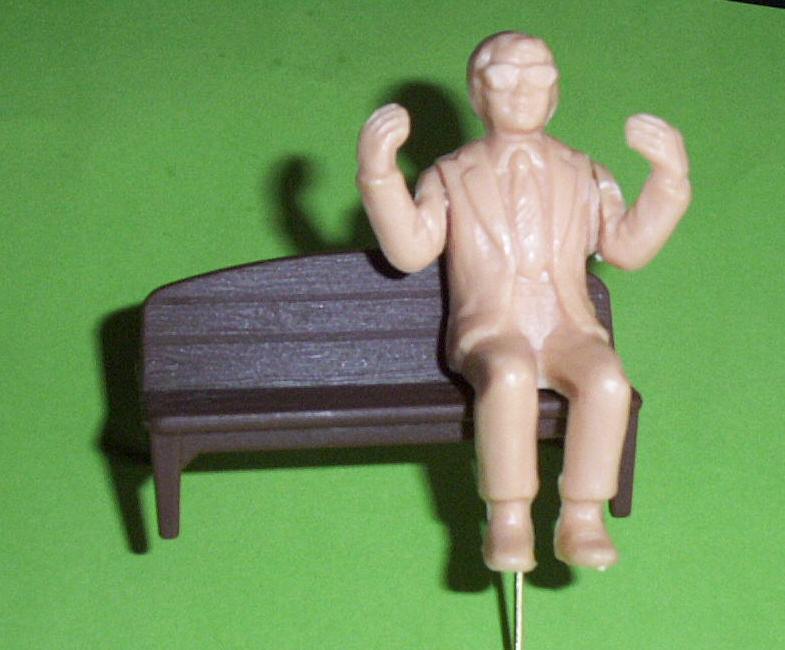

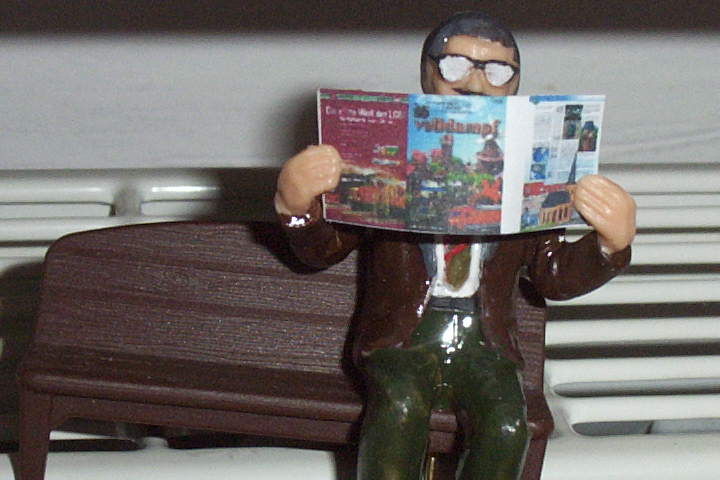

Und nun mal auf eine Bank gesetzt, und die Hände - stellung zum Vergleich.Natürlich muß die Figur noch bemahlt werden und der Rücken muß irgendwie verklebt werden. Zu guter letzt erfolgt dann der Antrieb. Man kann hier einen Weichenantrieb benutzen, der schaltet dann aber Ruckartig. Oder man nimmt einen elektromotorischen Antrieb, dann werden die Arme natürlicher bewegt. In den folgenden Bildern habe ich der Figur eine Zeitung in die Hand gedrückt.

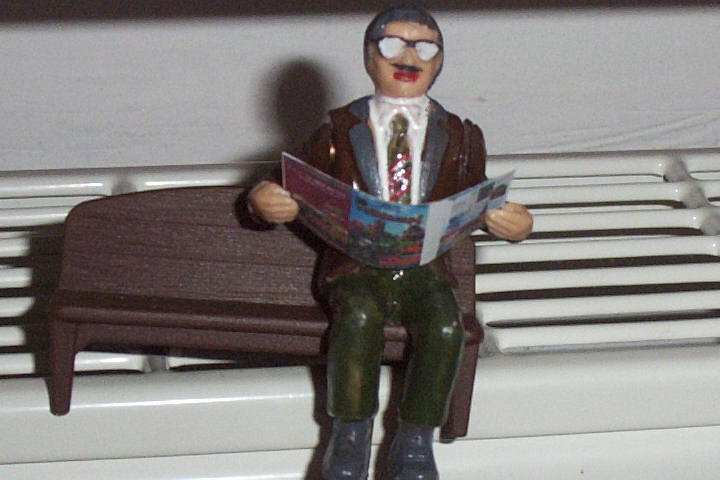

Nach der Farbbehandlung

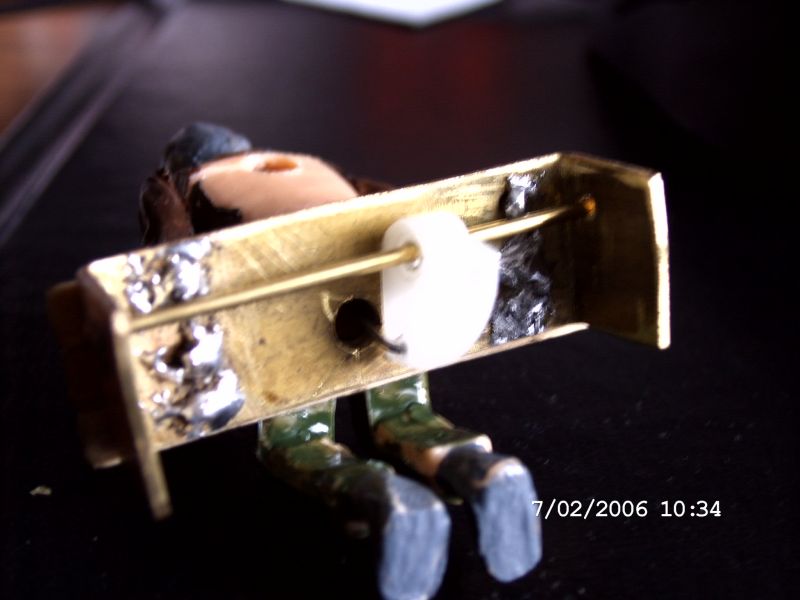

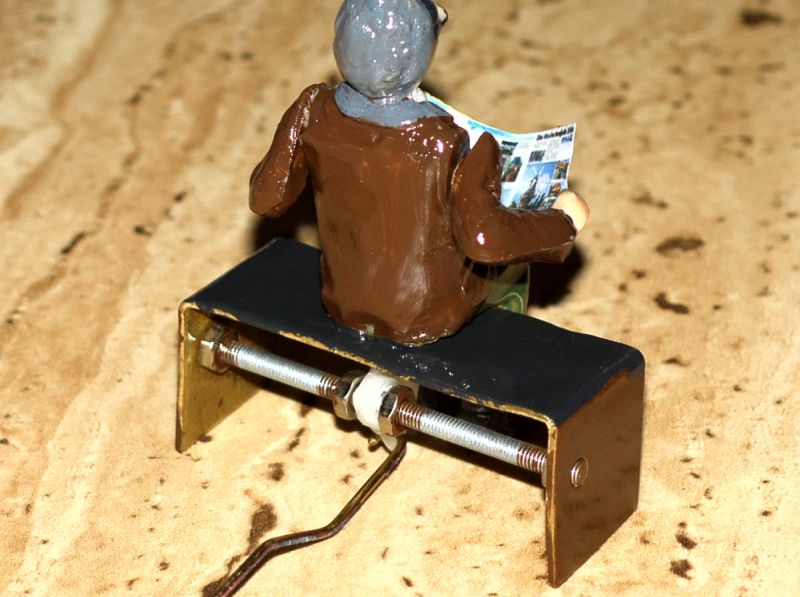

Bank von unten mit Umlenkhebel

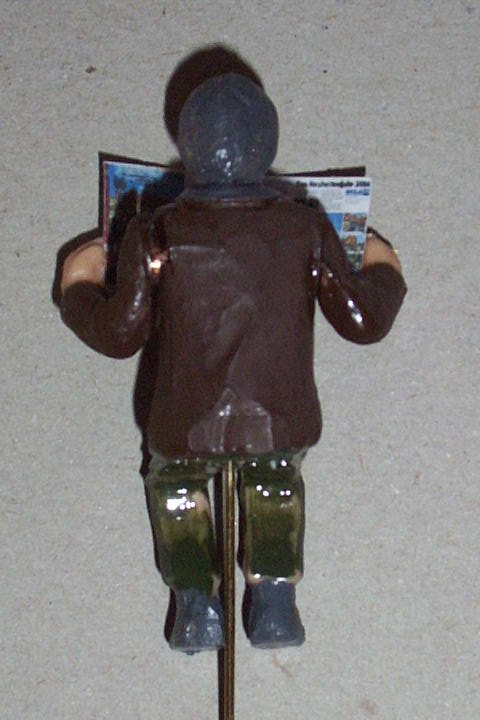

von der Rückseite

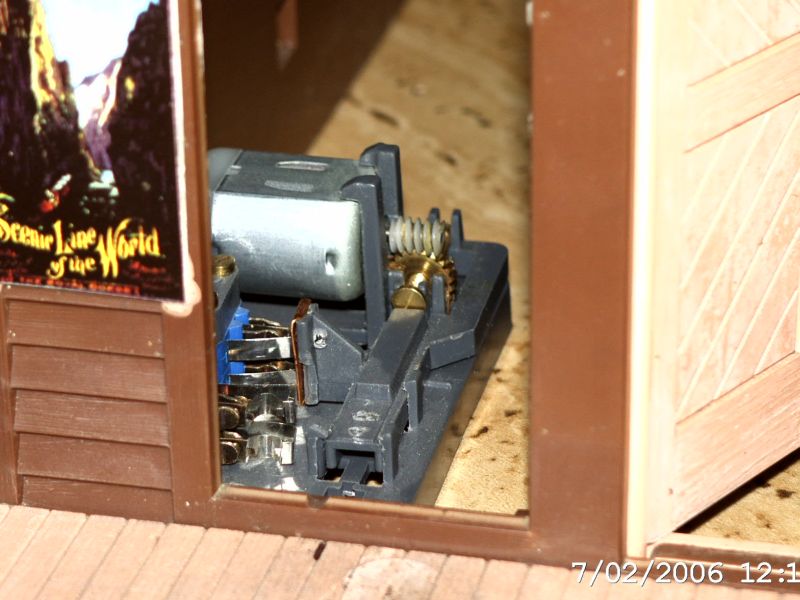

Antriebseinheit im Gebäude (Weichenmotor)

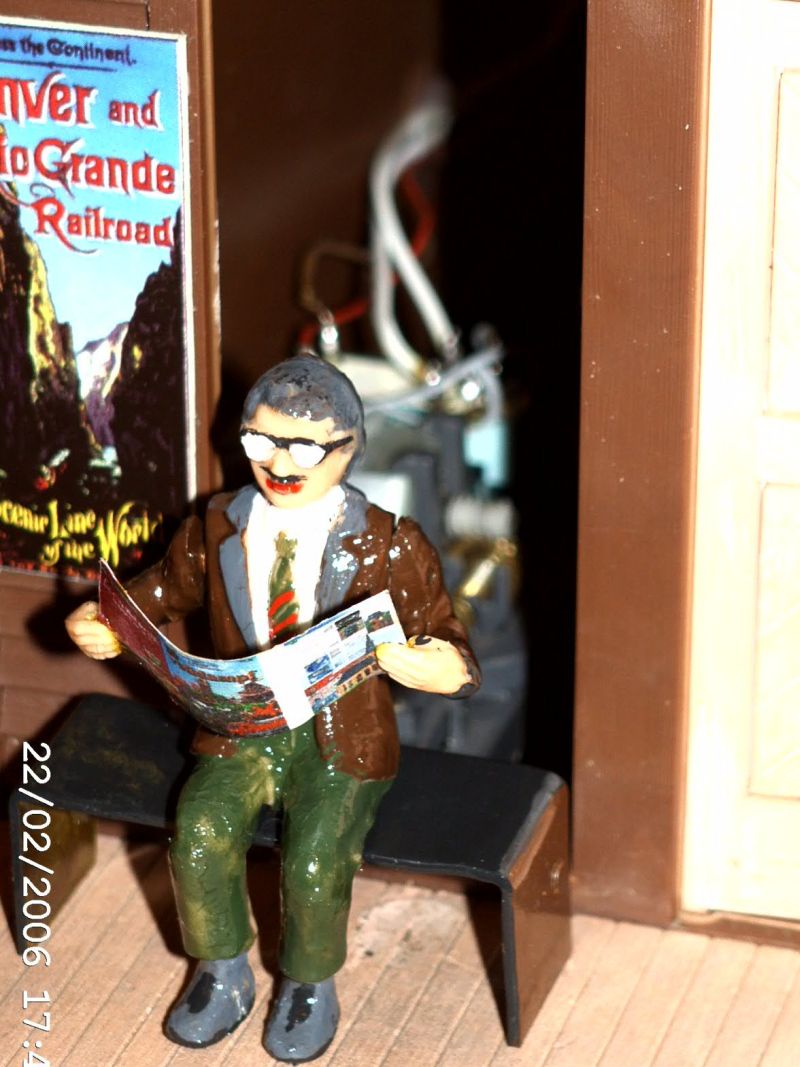

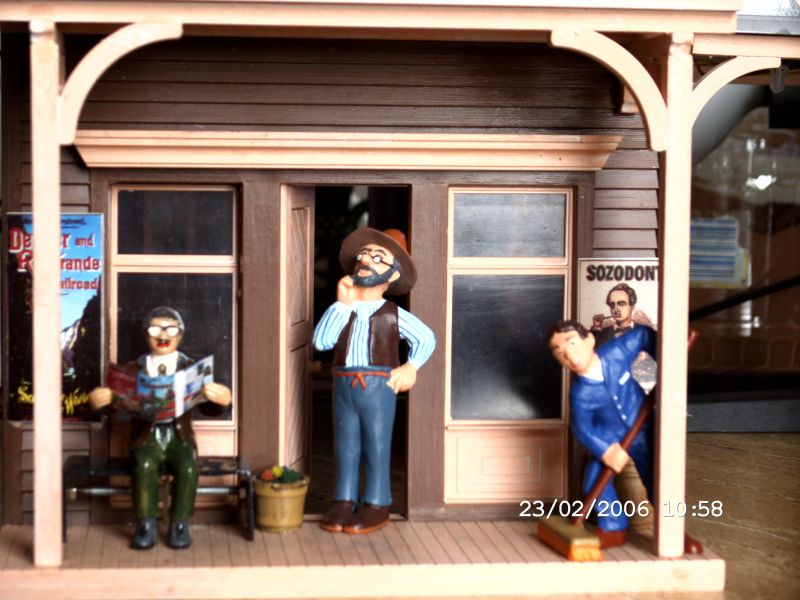

In Position Und so sieht es Fertig aus

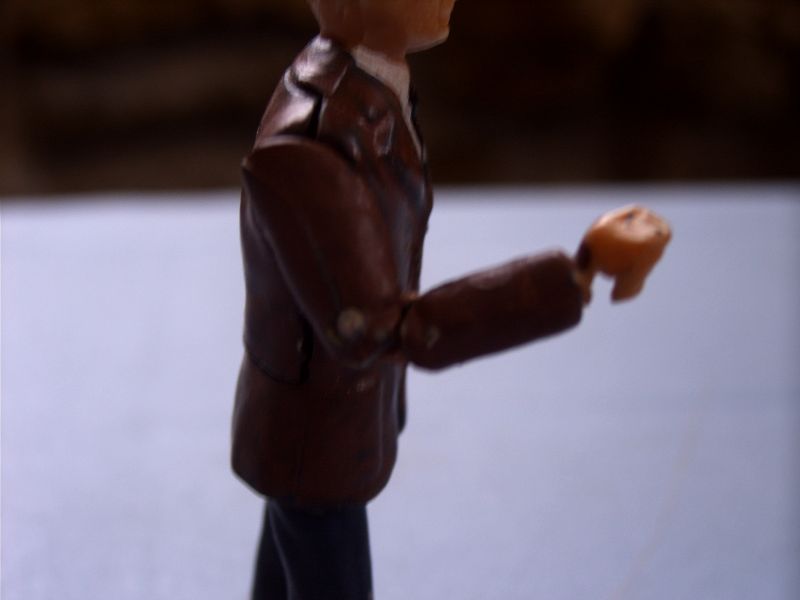

Eine weitere Figur:

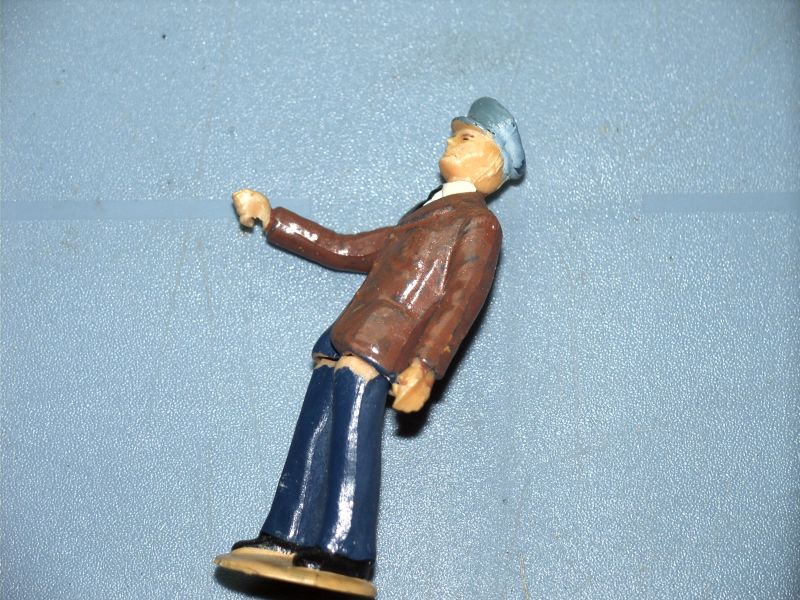

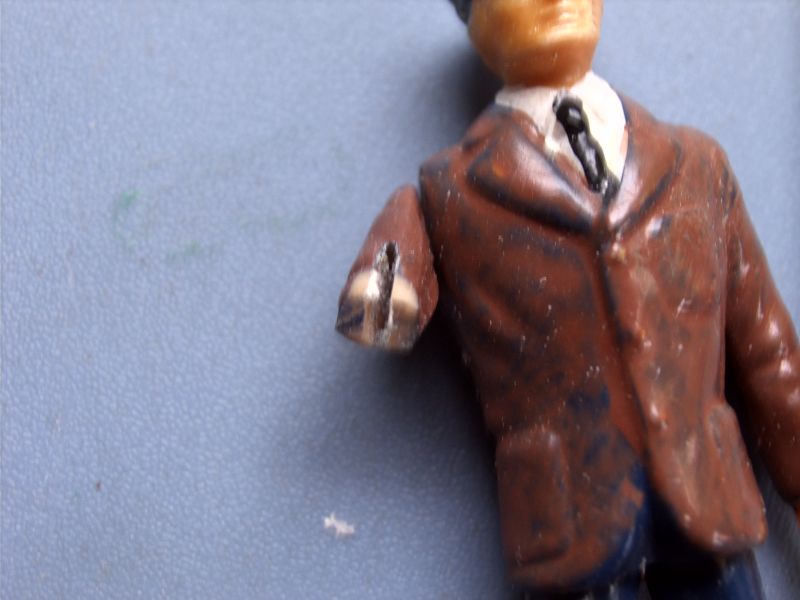

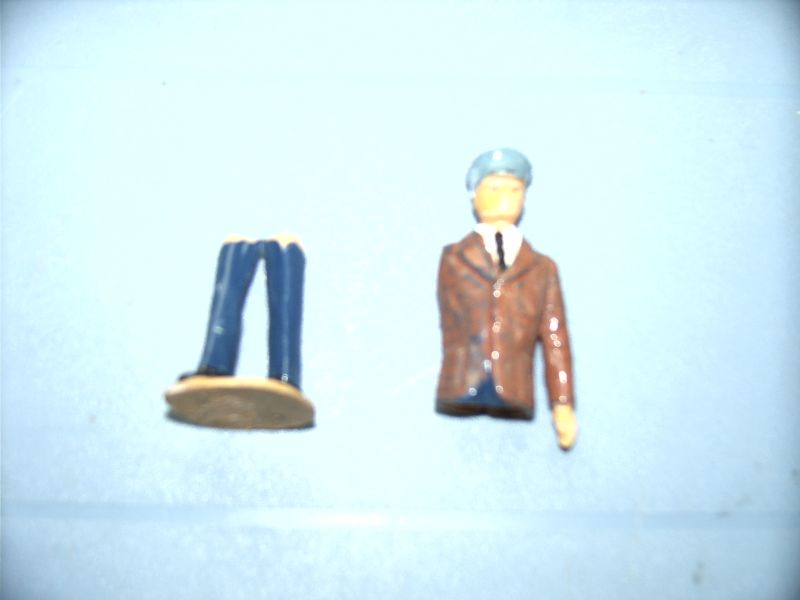

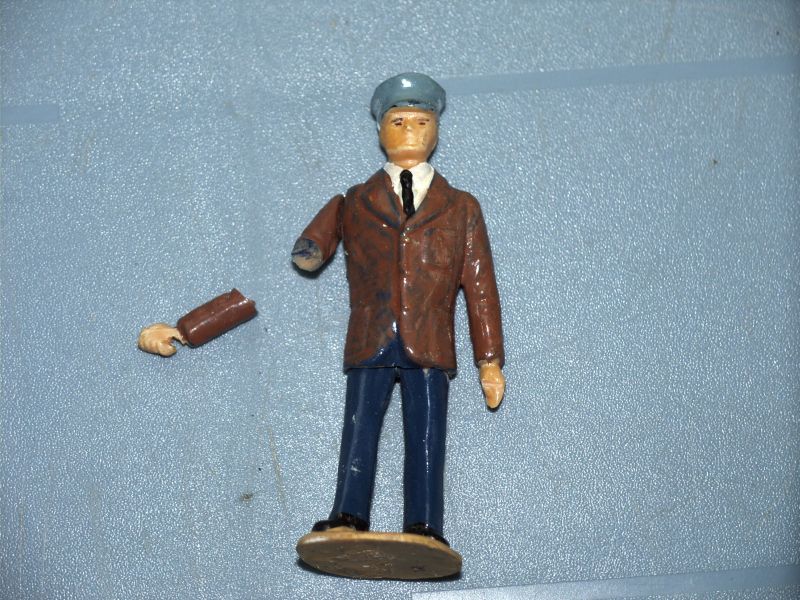

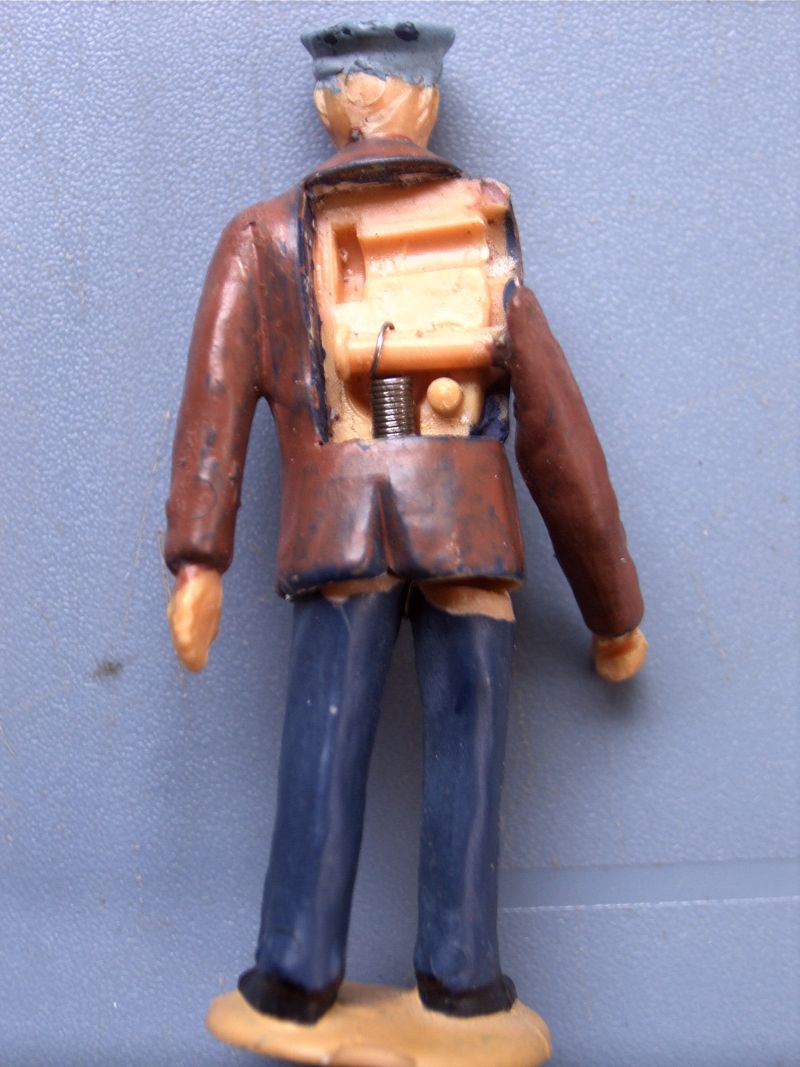

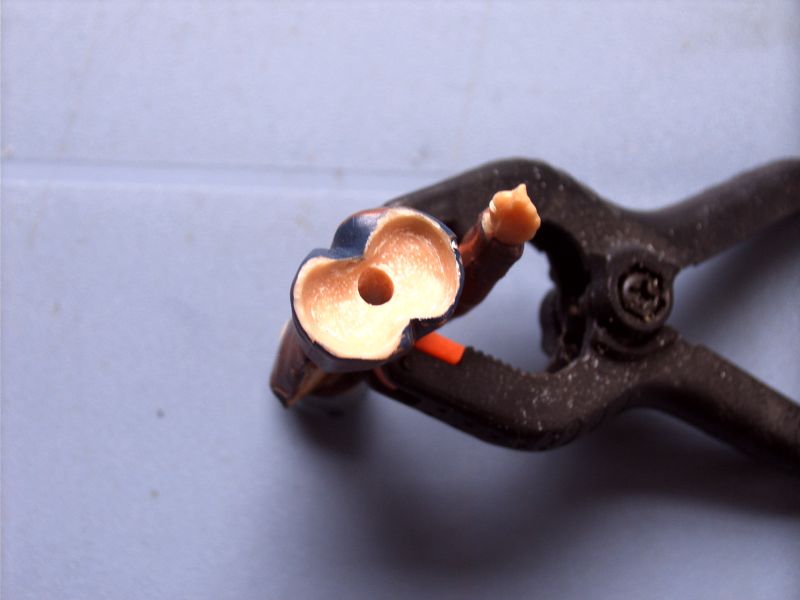

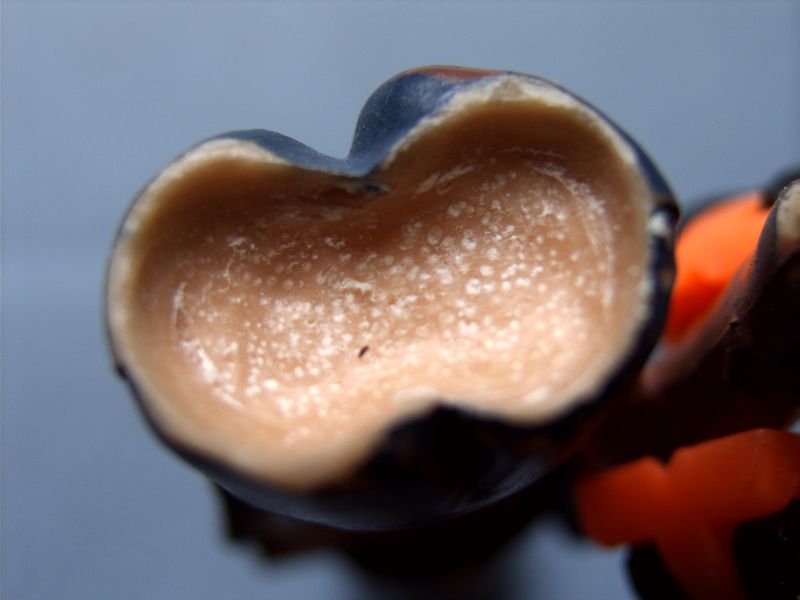

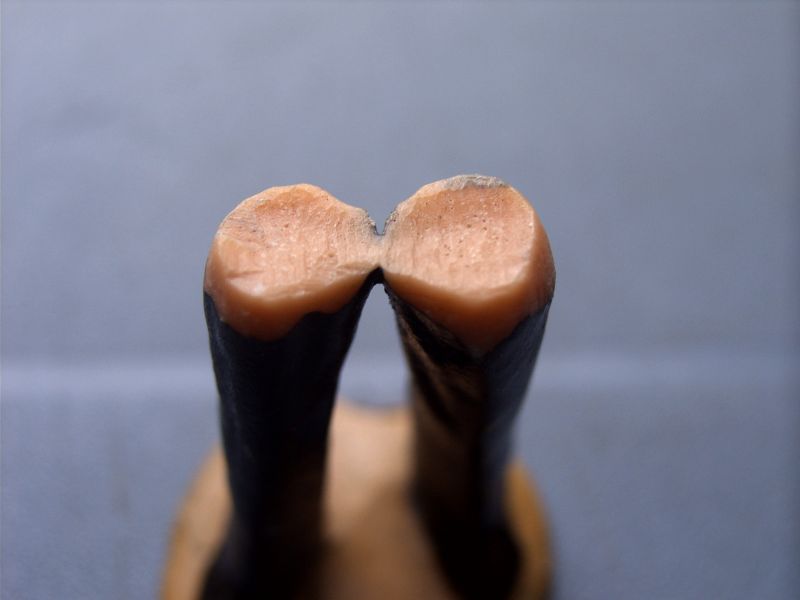

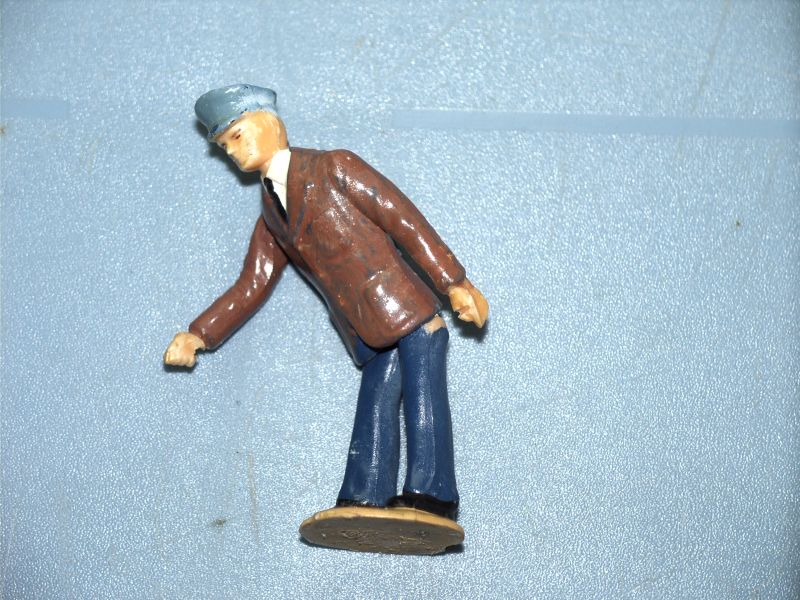

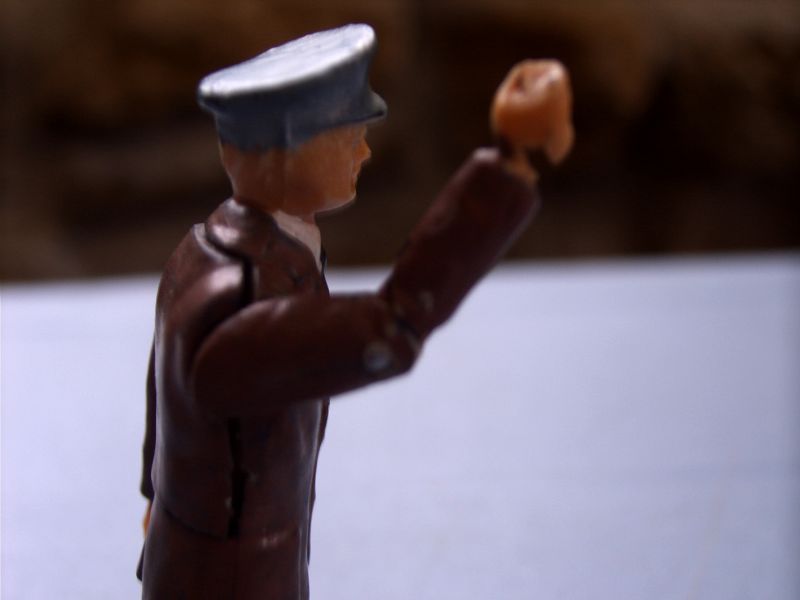

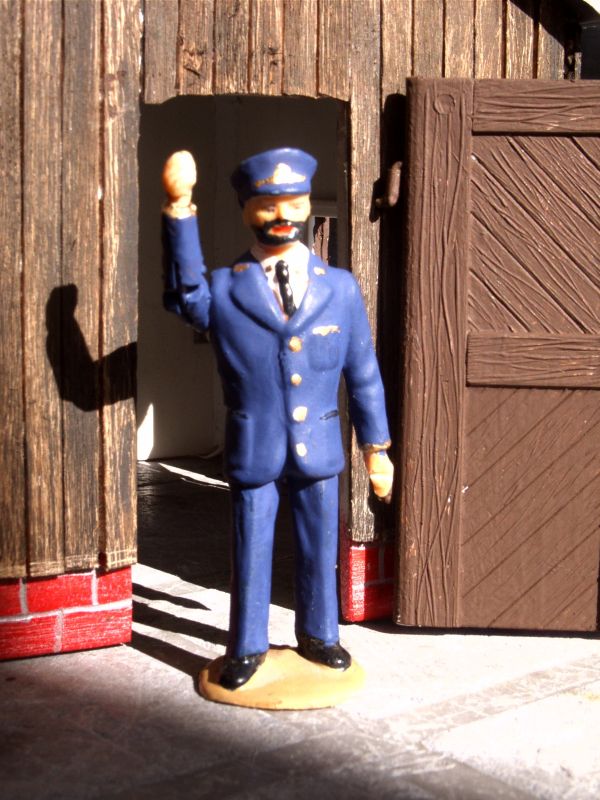

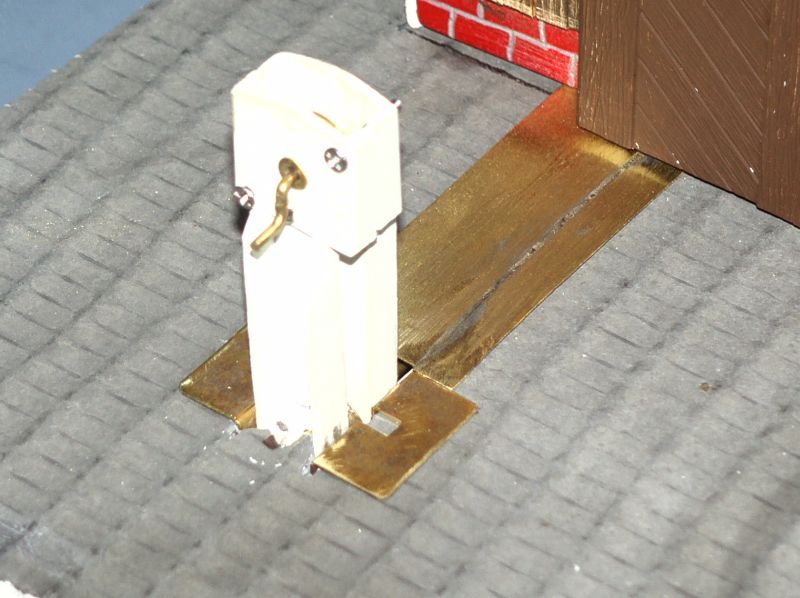

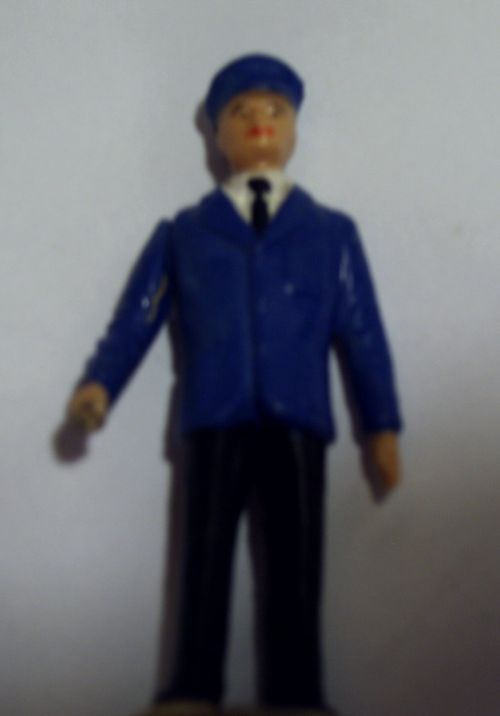

Der Schrankenwärter genannt "Kurbelheini"
Viel Spass beim Nachbauen !!!!
Wenn Ihr noch Fragen habt???? Ich beantworte sie gern
